Aspen Fired Heater 加热炉设计校核软件
炼油/化工加热炉专用设计与校核工具，优化传热效率与能耗成本
Aspen Fired Heater 是专注于加热炉设计与校核的专业软件，支持炼油厂、化工厂圆筒炉、方箱炉及热回收系统的模拟计算。中油奥特科技自2003年起负责其国内推广，提供全流程培训与技术支持。软件通过精准的传热与多相流计算，实现加热炉“设计建模”与“性能校核”双功能，助力企业提升加热炉运行效率、降低燃料消耗。
核心功能：设计模拟与性能校核

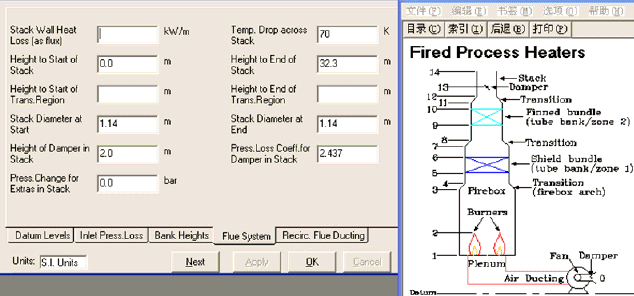

加热炉结构建模界面：图形化输入燃烧室、对流段尺寸参数
模拟模型（正向设计）
给定炉型结构尺寸、燃料消耗量、过剩空气系数及被加热介质参数，计算燃烧室与对流段的传热分布——输出被加热流体/烟气的温度、压力逐段数据（含烟囱出口详细压力分布），为加热炉结构设计提供数据支撑。
核算模型（反向校核）
指定炉型与燃烧段热负荷（通过被加热流体出口温度反算），自动计算所需燃料量；输入方式与模拟模式一致，可快速校核现有加热炉在不同负荷下的燃料消耗合理性，优化运行参数。
多介质与炉型适配
支持单相流体（气/液）、多相流体（气液二相/气液液三相）加热；适配圆筒炉（单/双排炉管、垂直/螺旋布置）、方箱炉（单体/双体），对流段最多可分9段，兼容光管与翅片管结构。
技术特点与物性数据库

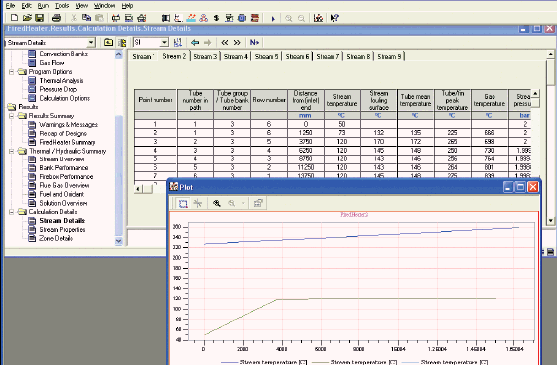

温度挟点图：直观展示流体与烟气温度匹配关系，优化传热效率
便捷建模与灵活配置
图形化交互输入炉体结构参数，搭配在线帮助系统降低建模难度；被加热介质最多支持10股流，可任意分布于炉体各部位，支持与烟气逆流/并流布置，满足复杂加热需求。
全面物性支持
集成HTFS物性系统，提供1000+纯组分数据、6种状态方程及2个活度模型；支持NEL40组分物性计算，可通过.PSF文件与流程模拟软件（如Aspen HYSYS）传递数据，确保物性一致性。
烟气能量回收与多单位适配
支持烟气能量回收（预热燃料）或直接排放两种模式，烟囱可设为同径/变径且带挡板；兼容国际单位、公制、英制等多单位体系，满足不同地区项目需求。
核心计算方法与结果输出
精准传热计算模型
燃烧室采用“均匀混合模型”（单区域法）或“区域法”（轴向分段计算），后者可逐段分析辐射/对流传热及热平衡，精准输出火焰热量分布；对流段逐管计算烟气与被加热介质的温度、压力，同时考虑燃烧室辐射传热对对流管的影响。
多维度结果报告
输出内容涵盖：简洁汇总报告、API标准数据报告、炉体各部分热平衡、炉管热强度分布、烟气/介质温度压力逐段数据、炉管最高温度预警、逐管压力损失分析；关键参数支持图形化展示（如温度挟点图、压力分布图），便于快速定位优化空间。
工程价值体现
通过优化加热炉结构（如对流段分段、炉管布置）与运行参数（燃料量、过剩空气系数），可降低燃料消耗10%-15%；精准校核炉管温度与压力，避免因局部过热导致的设备损坏，延长加热炉使用寿命，减少非计划停机成本。
