Aspen EDR - Plate Exchanger 板式换热器软件
板式换热器全流程设计、校核与模拟工具，提升资本与操作效率
Aspen EDR - Plate Exchanger 是AspenTech旗下专为板式换热器打造的专业模拟设计软件，隶属于Aspen EDR系列。软件支持从概念设计到运行优化的全生命周期应用，可实现板式换热器的精准设计、性能校核与工况模拟，通过与Aspen Plus、Aspen HYSYS等流程模拟软件无缝集成，消除数据传输误差，同时内置三大顶级厂商换热板数据库与15000+组分物性参数，助力企业平衡设备投资与运行成本，解决换热器设计复杂、效率低的核心挑战。
核心功能与多模式运行能力
板片参数可视化界面：自定义板片材质、厚度与流道设计，优化换热效率
四大核心运行模式
设计模式：基于热负荷与容许压降，自动优化换热面积，输出最小面积设计方案；检查/校核模式：验证现有换热器换热面积是否满足工艺需求，评估容许压降合理性；模拟模式：计算给定换热器的热负荷、进出口温度及压降，预测实际运行性能；给定板片信息设计模式：根据指定热负荷，精准计算所需板片数量，适配定制化需求。
复杂工况处理能力
支持最大5个管程与5个壳程设计，兼容同向流与逆向流两种主流流向；可分析流场分布不均问题，精准模拟非牛顿流体、含两个液相流体的换热过程；支持Double banking（双流程布置）设计，满足高负荷换热场景，同时允许用户自定义Colburn j因子与摩擦因子，适配特殊类型换热板的模拟需求。
多类型换热器适配
可模拟垫片板框式换热器、钎焊板式换热器、焊接板式换热器等主流类型，覆盖化工、油气、制药等行业常见应用场景；通过板片参数自定义（如板片厚度、波纹角度、流道尺寸），实现不同工艺条件下的换热器个性化设计。
数据集成与物性支持体系

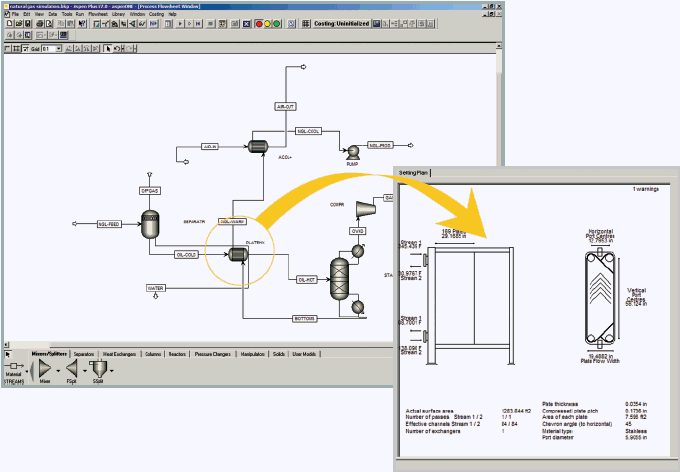

流程软件无缝集成：实时同步工艺数据，避免手动输入误差
多软件数据无缝联动
与Aspen Plus、Aspen HYSYS实现运行时深度集成，工程师可直接调用流程模拟中的流体物性与工艺参数，无需手动传输数据，大幅降低数据错误风险；支持与Microsoft Excel进行拖放式数据交互，方便参数导入导出与设计结果对比分析，提升工程设计效率。
三大专业物性数据库
内置三大核心物性库，覆盖多行业应用需求：Aspen Properties（化工领域工业标准物性库）、Aspen HYSYS Thermodynamics（油气处理专用物性库）、Aspen B-JAC标准物性库；总计包含超过15000组组分参数与30+工业标准VLE（汽液平衡）计算方法，确保流体物性计算的精准性。
| 特性类别 | 具体支持内容 |
|---|---|
| 物性库功能 | 15000+组分参数、30+工业标准VLE方法、支持单相/两相流物性计算、非牛顿流体特性分析 |
| 单位制支持 | SI国际单位制、公制单位、US美制单位、用户自定义单位制（可按需配置参数单位） |
| 板片数据库 | 内置三个顶级厂商换热板数据，涵盖主流板片型号、材质与性能参数，支持自定义板片参数扩展 |
结果输出与全场景工程价值

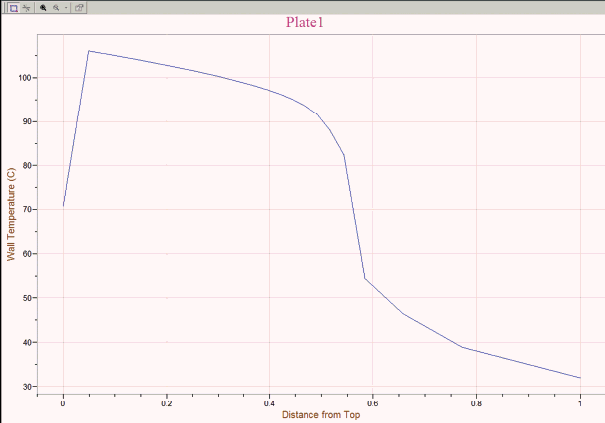

多维度可视化结果输出
依托Microsoft Windows环境优势，输出内容覆盖几何与性能全维度：优化设计方案（含最小换热面积方案与备选方案）、详细警告/错误报告（提示操作风险与设计缺陷）、换热器性能总结报告、压降及持液量详细数据、各程进出口物流信息、换热器内部流场分布数据；支持换热器布置图纸自动生成与详尽绘图功能，可输出板片排列、流道分布等可视化图表，满足工程交付需求。
全生命周期应用场景
覆盖项目全阶段需求：概念设计阶段，帮助流程工程师快速评估不同设计方案的经济性；详细设计阶段，优化新设备尺寸，确保满足热负荷与压降要求；运行维护阶段，校核现有设备性能，定位瓶颈问题，优化维护周期；设备制造阶段，为制造商提供精准参数，确保交付设备符合工艺条件，兼顾经济性与有效性。
核心工程价值体现
通过精准模拟与优化设计，降低换热器设备投资成本与运行能耗；消除数据传输误差，减少设计返工率，提升工程效率；支持多工况对比分析，提前发现潜在操作问题，保障设备稳定运行；从全生命周期角度平衡资本投入与操作成本，为企业创造长期经济效益。
